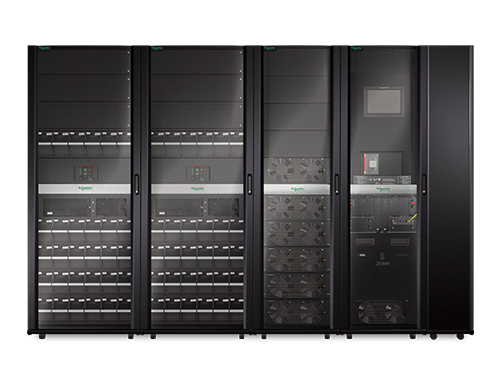

APC Symmetra PX 150kW，可升级至250kW，带有右侧安装维护旁路和配电模块

输出

• 输出功率容量

  150.0 K瓦数 / 150.0 kVA

• 最大可配置功率(瓦)

  500.0 K瓦数 / 500.0 kVA

• 额定输出电压

  400V 3PH , 480V 3PH

• 输出电压失真

  低于 2%

• 输出频率(与主频率同步)

  50 Hz, 60 Hz

• 输出频率(不同步)

  60Hz +/- 0.1%，额定 60Hz, 50Hz +/- 0.1%，额定50Hz

• 其它输出电压

  415

• 负载高峰因素

  无限的

• 拓朴

  双转换联机

• 波形类型

  正弦波

• 过载运行

  125% 时为 10 分钟，150% 时为 60 秒

• 输出连接

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)

  (1) Hard Wire 4-wire (3PH + G) (备用电池)

• 输出电压 THD

  线性负载下小于 2%，非线性负载下小于 3%

• 输出电压容差

  静态负载下为 +/-1%，100% 负载阶跃下为 +/-5%

• 转换时间

  2ms typical

• 旁路

  内置维修旁路, 内置静态旁路

输入

• 额定输入电压

  400V 3PH , 480V 3PH

• 输入频率

  40 - 70 Hz（自动感测）

• 输入端子类型

  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)

• 工作电压范围

  340 - 460 (400V), 408 - 552 (480) V

• 输入总谐波失真

  少于5%的满负荷

• 所需输入保护类型

  3 极断路器

• 其他输入电压

  415

• 最大耐受短路电流 (Icw)

  50.0 kAmps

• 满负载下的输入功率因数

  0.99

电池与运行时间

• 电池类型

  VRLA

• 预装电池

  10

• 典型充电时间

  3.5 小时

• 空电池槽

  36

• RBC™ 数量

  6

• 可自动检测、可扩展的延时时间

  1

• 电池的伏安时容量

  51840

• 可选用电池

  APC-Symmetra-PX-150kW-250kW-

• 电池工作效率

  97.0 %

• 过载工作

  125% 时为 10 分钟，150% 时为 60 秒

• 运行时间

  查看运行时间图表

  查看运行时间图表

• 效率

  查看效率图表

通讯与管理

• 接口端口（多个）

  SYPX250-500_Parallel

• 预装 SmartSlot™ 卡

  AP9635CH

• 控制盘

  触摸液晶屏用户界面

• 紧急关断

  可选

• 可用的智能插槽数量

  3

物理参数

• 高

  1991 , 199.1 cm

• 宽

  3100 , 310.0 cm

• 深

  1070 , 107.0 cm

• 净重

  3547.0 kg

• 毛重

  3907.0 kg

• 装运高度

  2150 , 215.0 cm

• 装运宽度

  4110 , 411.0 cm

• 装运深度

  1270 , 127.0 cm

• 颜色

  Black

环境

• 工作温度

  0 - 40 °C

• 工作相对湿度

  0 - 95 %

• 操作高度

  0-999.9 米

• 存储温度

  -15 - 40 °C

• 存储相对湿度

  0 - 95 %

• 存储高度

  0-15000 米

• 在设备表面1米外可听到的噪音

  54.0 dBA

• 在线热耗散

  18568.0 BTU/hr

• 保护等级

  NEMA 1, IP 20

相符性

• 管理机构认证

  cUL Listed, CE标志, CSA C22.2 No.107.3-05, EN/IEC 62040-1-1,

•                                                                       EN/IEC 62040-2, EN/IEC 62040-3, 能源之星 (美国), Eurobat通用型,

•                                                                        OSHPD, UL 1778, UL 60950-1

• 标准质保

  1 year on-site repair or replace with factory authorized Start-UP

•
